Электроинструмент "Универсал"

brusee - ср, 14/03/2018 - 19:58

Технические характеристики и функциональные возможности электроинструмента:

древесины, маталлов, кирпича, бетона и др.; зачистки, шлифования и полирования разнообразных материалов, заточки инструмента и других хозяйственных работ.

Предназначен для выполнения поперечного, продольного и фигурного распиливания, строгания, фрезерования, токарной обработки древесины; сверления разнообразных матералов: древесины, маталлов, кирпича, бетона и др.; зачистки, шлифования и полирования разнообразных материалов, заточки инструмента и других хозяйственных работ.

Инструмент компонуется на базе универсальных электроприводов МВБ-2В, МВБ-21А, МВБ-21 с ЭРЧВ насадками, приспособлениями и принадлежностями.

Поставляется потребителям в виде функциональных наборов, отдельных насадок, приспособлений и принадлежностей.

Универсальный электропривод

Технические характеристики

Параметры\Тип	МВБ-2В	МВБ-21А	МВБ-21 с (ЭРЧВ)
Напряжение сети, В. 50 Гц	220	220	220
Мощность, Вт	600	650	650
Частота вращения выходного вала на холостом ходу, об/мин			плавная регулировка
1-я скорость	2000	2000	0...2000
2-я скорость	7000	7000	0...7000
Длина шнура питания, мм	3000	3000	3000
Габаритные размеры, мм	255х76х101	255х76х101	255х76х101
Масса, кг	2,5	2,5	2,5

Электроприводы МВБ-2В, МВБ-21А, МВБ-21 (ЭРЧВ) имеют выходной конец
шпинделя с резьбой М12х1,25 и посадочную шейку O36 мм для крепления насадок
и приспособлений комплекса "Универсал". Электроприводы с переходной втулкой
из комплекта поставки могут быть использованы для насадок, имеющих
посадочную шейку O43 мм.

Насадки

Предназначены для выполнения большого числа операций по обработке металла, древесины, древесных материалов, пластмасс, кирпича, бетона и др. материалов совместно с универсальным электроприводом.

Наименование насадки	Технические характеристики		Общий вид насадки с электроприводом
Шлифовально-полировальная ШПР-150	Диаметр диска, мм Масса, кг не более	150 0,3
Рубанок РБ-60	Ширина строгания за один проход, мм Глубина строгания, мм Масса, кг не более	60 0,5;1,0;1,5 2,9
Пила дисковая ПД-40	Диаметр пилы, мм Глубина пропила, мм Угол наклона, град Масса, кг не более	130 40 0....45 2,5
Пила-ножовка ПН-40	Толщина пиления, мм Ход пилы, мм Угол наклона, град Масса, кг неболее	40 16 0....45 1,1
Насадка фрезерная ФПР-20	Максимальная глубина фрезерования, мм Диаметр фрез, мм Масса, кг не более	20 6-16 1,6

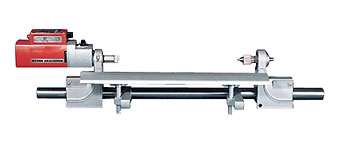

Станок токарный СТН-500	Расстояние между центрами, мм Высота центров, мм Масса, кг не более	500 80 8,1
Шлифовальная вибрационная ШВР-205	Частота двойных ходов рабочей поверхности х/м Габаритные размеры рабочей поверхности, мм Масса, кг не более	7000 118х208 1,6
Устройство фрезерное ФКН-40 со столом СУ-350	Ширина фрезерования за один проход, мм Глубина фрезерования за один проход, мм Размеры рабочей поверхности стола, мм	2....7 2 345х295
Точило настольное ТН-100	Диаметр шлифовального круга, мм Частота вращения, об/мин Масса, кг не более	100 2000 2,6

Приспособления и принадлежности

Общий вид	Наименование приспособления	Технические характеристики

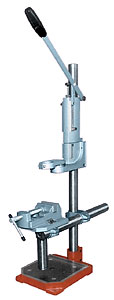

	Штатив ШУ-36МТ	Диаметр колонки, мм Высота колонки, мм Сверление под углом, град Масса, кг не более	36 800 0....90 13
	Вибратор В-36	Диаметр сверления бетона, мм не более	10

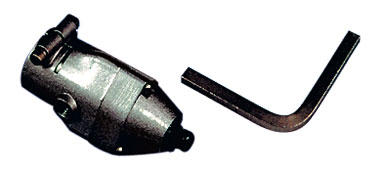

	Редуктор РД-4	Коэффициент редукции Масса, кг не более	1 : 4 0,55
	Держатель ДК-36	Диаметр отверстия, мм Расстояние между центрами, мм Масса, кг не более	36 56 0,2
	Держатель ДК-43	Диаметр отверстия, мм Предназначен для работы штатива ШУ-36 с дрелями, имеющими посадочную шейку диаметром 43 мм	43
	Струбцина С-36	Максимальный захват, мм Масса, кг не более	100 0,35
	Кронштейн К-36	Диаметр отверстия, мм Высота центра отверстия, мм Масса, кг не более	36 80 1,2
	Тиски ТП-55	Ход губок, мм Ширина захвата, мм Масса, кг не более	55 80 2,5

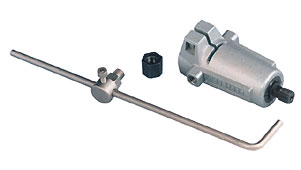

	Приспособление для точения сфер ПТС-100	Диаметр обрабатываемой сферы, мм Масса, кг не более	20.....100 0,6

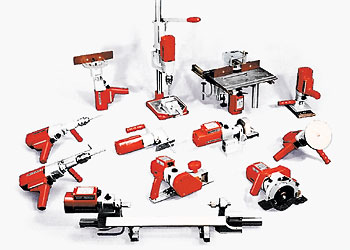

Наборы бытового электроинструмента "Универсал"

На базе электроприводов МВБ-2В, МВБ-21А, МВБ-21 (с ЭРЧВ) и насадок поставляется ряд функционально законченнных наборов, уложенных в футляры, удобные для транспортировки и работы. Наборы удовлетворяют потребности как любителей, так и специалистов-профессионалов для выполнения разнообразных работ в быту и на производстве.

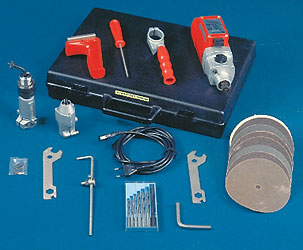

УН-7А, УН-17А - набор сверлильно-шлифовальный для сверления,
шлифования и полирования различных материалов.

В состав набора входят электропривод МВБ-2В, насадки:
вибратор В-36, редуктор РД-4,
устройство шлифовально-полировальное ШПР-150,
рукоятки РП-50, Р-36,
а также патрон сверлильный с ключом и комплект свёрл.
Набор УН-7А поставляется в деревянном футляре,
а набор УН-17А - в пластмассовом.

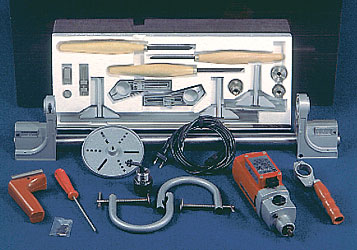

УН-15А - набор токарно-сверлильный для сверления и
токарной обработки древесины и других материалов:

- сверление различных материалов;

- точение наружной и внутренней поверхностей;

- глубокое сверление.

В набор входят: электропривод МВБ-2В с рукоятками
РП-50, Р-36, насадка - станок токарный СТН-500,
патрон сверлильный с ключом.

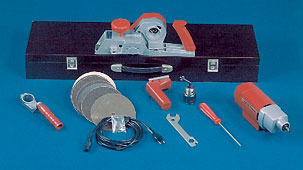

УН-16А - набор строгально-шлифовальный, для сверления,
строгания, шлифования и полирования изделий
из древесины и других материалов.

Многофункциональный набор УН-16А позволяет компоновать
из входящих в него элементов: электродрель,
шлифовально-полировальное устройство, электрорубанок.

В состав набора входят: электропривод МВБ-2В, насадки:
рубанок РБ-60А, устройство шлифовально-полировальное ШПР-150,
а также патрон сверлильный с ключом.

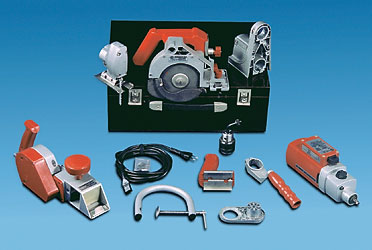

УН-9А - набор столярный для сверления, пиления, строгания,
выпиливания изделий из древесины и других материалов.

Многофункциональный набор УН-9А позволяет компоновать
из входящих в него элементов: электродрель,
электропилу ручную и стационарную,
электропилу ножовочную (электролобзик) ручную и стационарную,
электрорубанок ручной и стационарный.

В состав набора входят: электропривод МВБ-2В, насадки:
рубанок РБ-60, пила-ножовка ПН-40, пила дисковая ПД-40,
а также патрон сверлильный с ключом, футляр, кронштейн К-36,
струбцина С-36, рукоятки РП-50, Р-36.

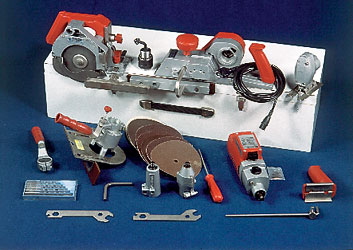

Набор "Подарочный" предназначен для сверления древесины, металла,
кирпича, бетона; зачистки, шлифования, полирования металла,
древесины и других материалов; строгания, распиловки,
выпиливания и фрезерования древесины.

Многофункциональный набор "Подарочный" позволяет компоновать
из входящих в него элементов: электродрель с редуктором и вибратором,
шлифовально-полировальное устройство, электрорубанок ручной,
электропилу дисковую ручную,
электропилу ножовочную (электролобзик) ручную,
фрезерное устройство ручное.

В состав набора входят: электропривод МВБ-2В, насадки:
рубанок РБ-60, пила-ножовка ПН-40, пила дисковая ПД-40,
устройство фрезерное ФПР-20, вибратор В-36, редуктор РД-4,
патрон сверлильный с ключом, рукоятки РП-50, Р-36.
